ここでは，3節の開発環境の概要で用いた「会議開催システム」を
例題システムとしてとりあげて，
M-baseの使用例を紹介する．

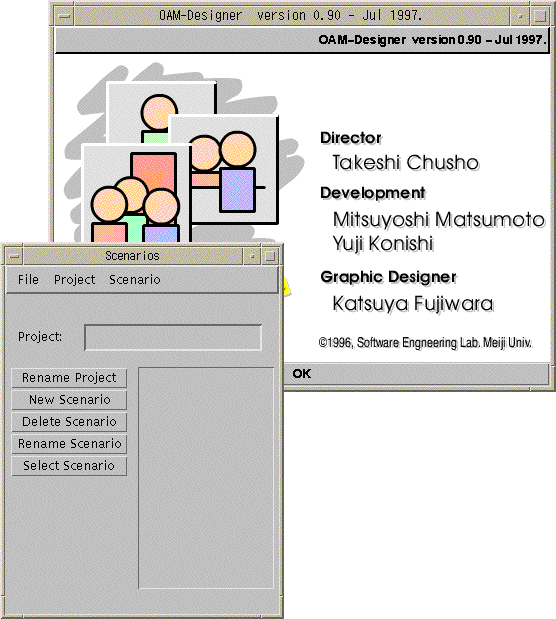

M-baseを起動すると 図4.1のようなウィンドウが開く．
図4.1：初期画面
図4.2の画面で，対象システムの名前， 機能（シナリオ）の登録等を設定することが出来る． 機能の登録は， ``New Scenario''ボタンをクリックし， 機能名を入力することにより行なえる． ここでとりあげた会議開催システムでは，会議の予約，キャンセル， 予約状況の参照を設定した．
図4.2：機能（シナリオ）一覧

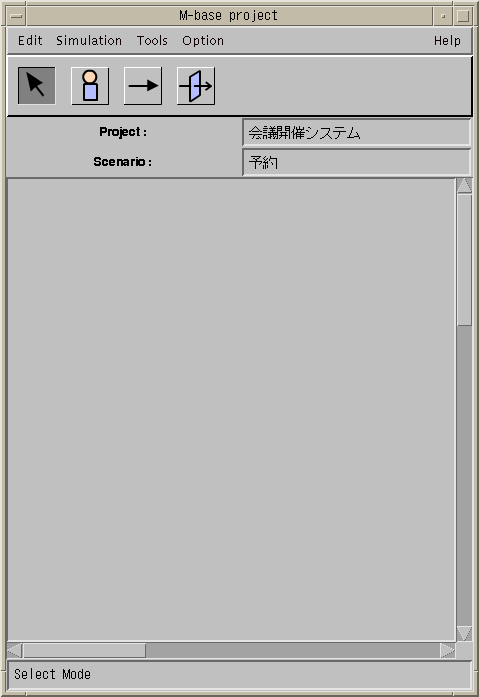

図4.2の機能（シナリオ）のうち，``予約''を選択し， ``Select Scenario''ボタンをクリックすると， 図4.3のウィンドウが開く．
このウィンドウは，動的モデルを作成するものである． 上部にあるモードは左から，``選択''，``オブジェクト''， ``メッセージ''，``アクタ''である．
また，下部のキャンバスで動的モデルを作成する．
図4.3：動的モデル作成画面

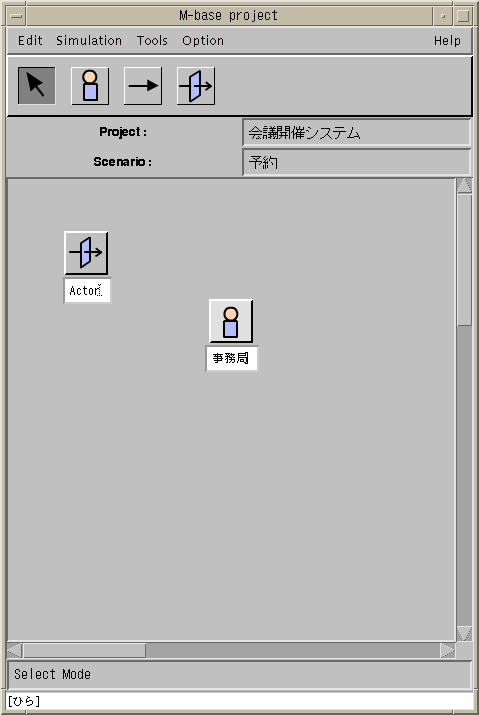

まず，アクタとオブジェクトの配置を行なう． それぞれ，上記のアクタ，あるいはオブジェクトのモードを選択して キャンバス上の適当な位置でクリックすることによりその位置に 各々のアイコンが表示される． オブジェクト名は，アイコンの下の入力部で設定できる． 図4.4は，アクタと事務局オブジェクトを配置しているところである．
図4.4：オブジェクトの配置

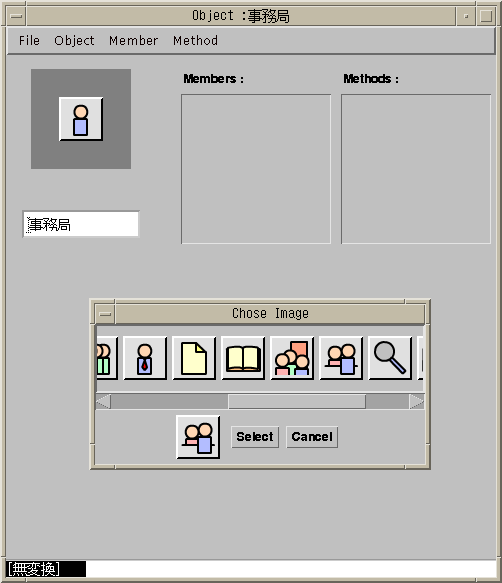

``選択''モードを選択して，オブジェクトのアイコンをダブルクリックすると， オブジェクトの詳細設定画面が開く． 図4.5は事務局オブジェクトのアイコンを変更しているところである．
図4.5：オブジェクトの詳細設定画面
オブジェクトの配置が終ると，オブジェクト間のメッセージを 決定する． メッセージのモードを選択して，メッセージの送り元と送り先オブジェクト をクリックすると選択されたオブジェクト間に結線される．

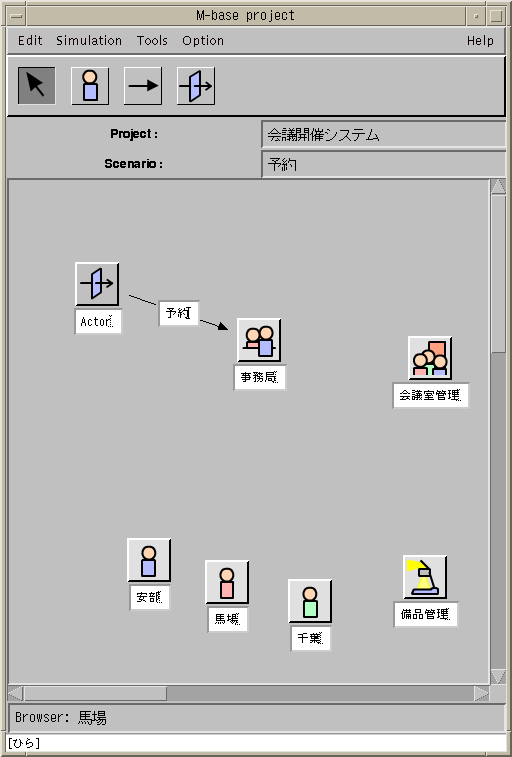

図4.6はアクタから事務局オブジェクトへの予約メッセージを 設定しているところである．
図4.6：メッセージ交信の抽出
すべてのメッセージの抽出が終ると， 次は，メッセージの送信順番を決めることによって， メッセージ変換列を作成する．

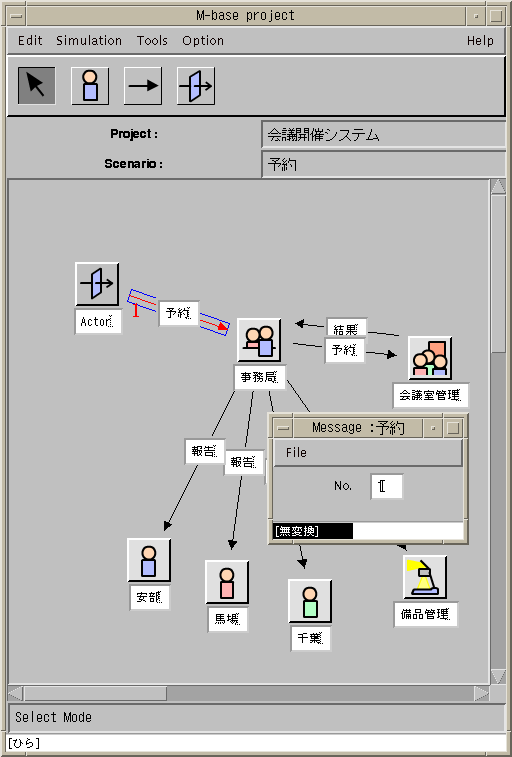

``選択''モードで，メッセージ部分をダブルクリックすると， 図4.7のように``Message:予約''といったウィンドウが 開く．ここで， メッセージの送信順番を入力する．
図4.7：メッセージ変換列の作成
これらの作業をすべて終了すると，図4.8のようになる．
図4.8：会議開催システムの最終的な動的モデル

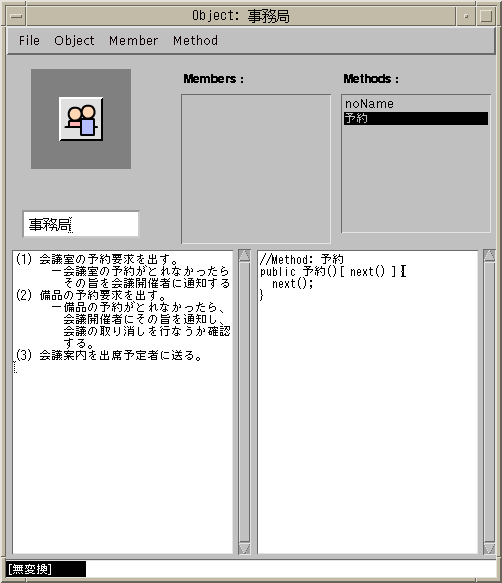

動的モデルの作成が終了したら，オブジェクトの詳細化を行なう． 図4.9は事務局オブジェクトの詳細設定ウィンドウである．
このウィンドウの構成は， 上部は左側から，オブジェクトのアイコンと名前， 属性一覧，メソッド一覧， 左下に選択されたメソッドの意味定義， 右下に自動生成されたスクリプトが表示されている． なお，この詳細設定ウィンドウは図4.5と基本的には同じであるが， さらに，メソッド関連の意味定義とスクリプトの表示がされている．
図4.9：オブジェクトの詳細化
図4.8の動的モデル作成ウィンドウの``Simualtion''メニューを 選択すると，シミュレーションが開始する． シミュレーションを開始すると，図4.10のようなウィンドウが開く． 大きなウィンドウはイベントトレース図であり， 右下の小さなウィンドウは，シミュレーションの制御用ウィンドウである．
図4.10：シミュレーションの初期画面
``Start''ボタンをクリックすると，シミュレーションを開始し， アクタから事務局にメッセージが送信され，その様子がイベントトレース図中に 表示され，意味定義が挿入される．
さらに，``Next''ボタンをクリックすると，事務局から会議室予約のメッセージが会議室管理に送られる． 図4.1はその様子を示している．
図4.11：シミュレーション開始
このような動的モデルの作成とシミュレーションを繰り返して行ないながら アプリケーションを構築していく．
